TBI SFT04010-5 tbi滚珠丝杠轴承型号说明
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFT系列
- 类型:
- 属性: TBI SFT04010-5 tbi滚珠丝杠轴承型号说明，-TBI SFT04010-5 tbi滚珠丝杠轴承型号说明-TBI SFT04010-5 tbi丝杆深圳代理商 TBI丝杆是一种重要的传动装置，广泛应用于各个行业。在工业机械、机床设备等领域，TBI丝杆可有效地将旋转运动转化为直线运动，实现物体的精准定位。因其卓越的性能和稳定的运行特性，TBI丝杆备受市场青睐。 TBI SFT04010-5 tbi滚珠丝杠品牌 TBI滚珠丝杠是目前市场上非常热门的一种传动产品，其价格行情备受关注。滚珠丝杠作为一种高精密度传-TBI SFT04010-5 tbi滚珠丝杠轴承型号说明--TBI SFT04010-5 tbi滚珠丝杠轴承型号说明-
TBI SFT04010-5 tbi滚珠丝杠轴承型号说明 产品参数

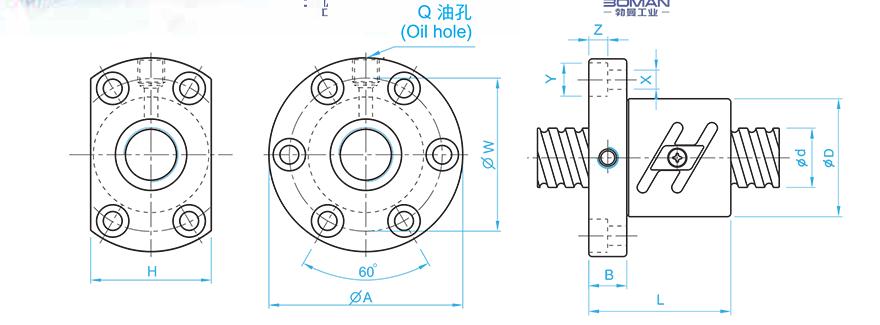

尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 82 |
|
| 法兰直径 | 124 |
|
| 螺母长度 | 100 |
|
| 螺母安装 | PCD | 102 |
| 额定动负载 | CaN | 6541 |
| 额定静负载 | C0aN | 19375 |
| 有效圈数 | 2.5X2 |
|
| 法兰盘宽度 | 94 |
|
| 法兰安装孔通孔直径 | 11 |
|
| 法兰安装孔沉孔直径 | 17.5 |
|
| 法兰安装孔沉孔深度 | 11 |
|
| 轴向刚度 | KNm | 94 |
TBI SFT04010-5 tbi滚珠丝杠轴承型号说明此型号部分数据来源于PMI FDVE3220-3.5 pmi丝杆等级表
